Le cose di cui avete bisogno per realizzare questo progetto:
- BroadLink RM PRO Wi-Fi
- Tasker
- Broadlink RM Tasker Plugin
- Relè eMylo oppure questo (scrivi a vincenzo@vincenzocaputo.com per richiedere un CODICE SCONTO)
- Broadlink e-Control
A seguito della pubblicazione dell'articolo sul relè RF eMylo (che trovate qui), molti di voi mi hanno domandato se fosse possibile far funzionare il relè, per accender e spegnere le lampadine di casa, insieme al classico interruttore. Infatti sarebbe assurdo perdere la funzione dall'interruttore classico e dover per forza usare lo smartphone per accendere e spegnere un punto luce. In questo caso vedremo come il relè in questione possa essere usato come deviatore e permettere quindi l'uso senza escludere il classico interrutore manuale.

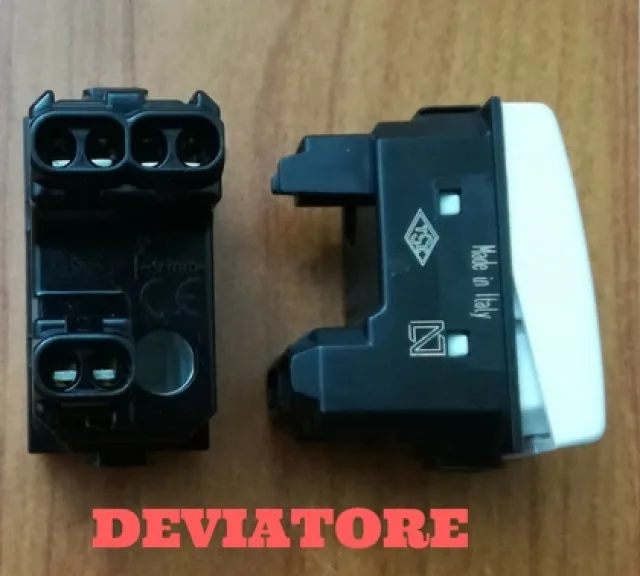

Intanto dobbiamo precisare che l'interruttore manuale dovra essere sostituito con un deviatore. Allo sguardo di una persona inesperta il deviatore può risultare in tutto e per tutto simile a un interruttore. Nella sua parte posteriore però il deviatore ha tre morsetti, mentre l’interruttore ha soltanto due morsetti. Il morsetto singolo è un contatto comune, mentre gli altri due si chiudono a si aprono sul comune a seconda della posizione dell'interruttore. In ogni caso quando il comune chiude su uno apre sull'altro e viceversa. Questi interruttori di solito si usano quando quando desideriamo comandare un singolo punto puce da diverse posizioni. Di seguito l'immagine di un classico deviatore.

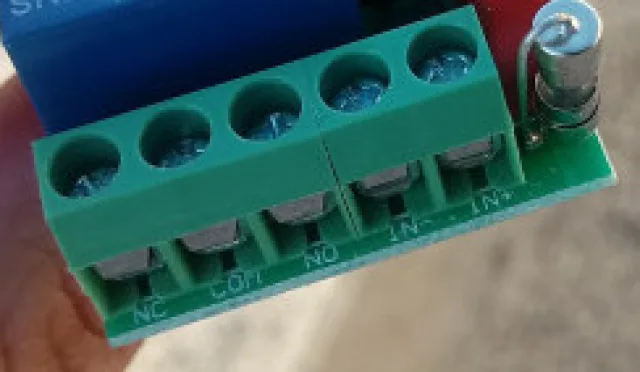

Anche il relè eMylo può funzionare come deviatore perchè ha un comune (com), un normalmente aperto (NO) e un normalmente chiuso (NC). Di seguito il dettaglio dei morsetti del relè dove potete notare sulla sinistra i contatti appena descritti.

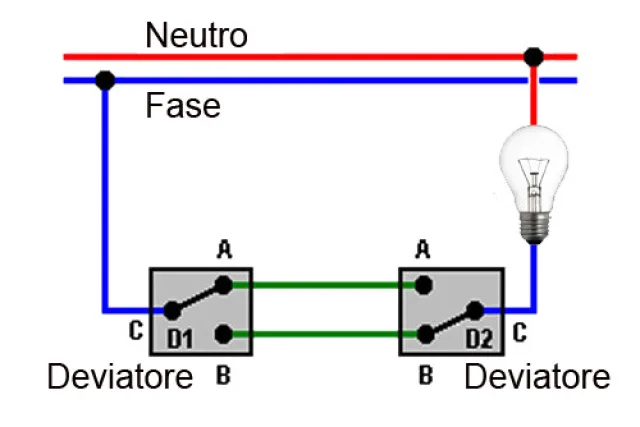

Qui di seguito invece vi lascio lo schema di collegamento dei due deviatori che nel nostro caso saranno naturalmente l'interruttore e il relè.
Vi lascio al video dimostrativo e attendo i numerosi commenti a fine articolo. Buona visione!
